Vai trò quan trọng của Cóc ben Hino 300 Dutro (PTO)

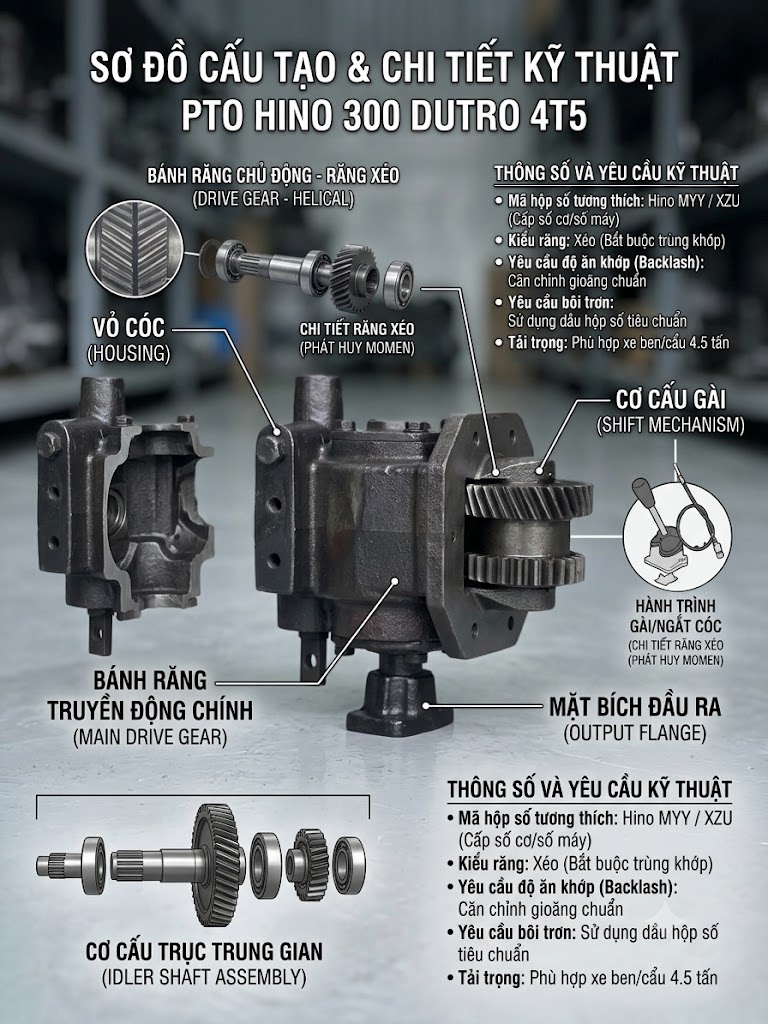

Cóc ben (PTO) Hino 300 Dutro 4.5 tấn đóng vai trò cốt lõi trong việc trích xuất nguồn động lực từ hộp số chính để vận hành toàn bộ hệ thống chuyên dùng trên xe. Không chỉ đơn thuần là phụ tùng truyền động, một bộ bộ trích công suất chất lượng cao sở hữu những vai trò quyết định:

• Tối ưu hóa hiệu suất góc truyền: Thiết kế cặp bánh răng ăn khớp hoàn hảo (đặc biệt là kết cấu răng xéo chịu lực) giúp quá trình truyền lực sang bơm thủy lực đạt hiệu suất tối đa, giúp lòng ben nâng hạ mượt mà, cẩu hàng hay cuốn ép rác khỏe khoắn, không bị sượng hay hụt dòng.

• Bảo vệ hệ thống hộp số nguyên bản: Cóc ben chuẩn thông số kỹ thuật xe Dutro nhập khẩu sẽ ăn khớp chính xác tuyệt đối với bánh răng trong hộp số (mã hộp số MYY hoặc XZU). Điều này ngăn ngừa hoàn toàn tình trạng hú số, mẻ răng, hoặc sinh nhiệt lớn làm hỏng lốc hộp số chính của xe.

• Đảm bảo độ bền bỉ dài lâu: Được đúc bằng hợp kim gang chịu lực chuyên dụng, sản phẩm chịu được momen xoắn cực đại lớn khi xe làm việc liên tục trong môi trường tải nặng, giảm thiểu tối đa chi phí nằm đường hay sửa chữa cho chủ xe.

1. Trạng thái GÀI CÓC (Trích xuất công suất)

• Thao tác chuẩn bị: Tài xế đạp kịch sàn chân côn (ly hợp). Hành động này tạm thời ngắt dòng mô-men xoắn từ động cơ truyền vào hộp số, đưa các bánh răng trong hộp số về trạng thái quay tự do hoặc đứng yên.

• Cơ cấu dịch chuyển: Khi tài xế kéo cần gài cơ/cáp trong cabin, lực kéo truyền qua dây cáp đẩy càng cua (cơ cấu gài) bên trong cóc ben tịnh tiến.

• Khóa ăn khớp: Càng cua đẩy cụm bánh răng xéo trượt dọc trên trục để tiến vào ăn khớp sâu với bánh răng trích lực của hộp số xe Hino 300.

• Phát lực: Tài xế từ từ nhả chân côn và tăng ga nhẹ. Hộp số chính quay sẽ kéo theo bánh răng nghiêng của cóc ben quay đồng tốc, truyền động lực ra mặt bích để chạy bơm ben hoặc bơm cẩu.

2. Trạng thái NGẮT CÓC (Ngừng trích xuất)

• Thao tác giải tải: Tương tự khi gài, tài xế bắt buộc phải đạp hết hành trình chân côn để giải phóng lực tỳ ép cực lớn đang đè giữa các vách răng xéo khi tải nặng.

• Cơ cấu hoàn nguyên: Tài xế đẩy cần gài số cáp về vị trí ban đầu (vị trí Mo).

• Tách ly hệ thống: Càng cua kéo cụm bánh răng chủ động của cóc ben trượt lùi ngược trở lại, tách rời hoàn toàn và không còn bất kỳ tiếp xúc nào với bánh răng của hộp số xe Hino Dutro.

• Vận hành độc lập: Bơm thủy lực dừng hẳn. Lúc này hộp số chính được giải phóng công suất hoàn toàn, sẵn sàng cho xe vào số và di chuyển bình thường trên đường mà không bị hao tổn nhiên liệu.

Các dấu hiệu cảnh báo Cóc ben Hino Dutro đến lúc cần thay thế

Trong quá trình vận hành xe chuyên dùng, nếu gặp các hiện tượng sau, chủ xe cần kiểm tra hoặc thay mới cóc trích công suất ngay lập tức để tránh ảnh hưởng đến hộp số chính:

• Có tiếng hú, tiếng gõ lớn khi gài cóc: Dấu hiệu cho thấy răng xéo của cóc ben đã bị mòn vẹt, mẻ răng hoặc căn chỉnh độ rơ bánh răng (backlash) chưa chuẩn.

• Hiện tượng nhảy số, tự động ngắt lực: Càng cua bên trong cơ cấu gài bị mòn hoặc cáp kéo bị chùng, khiến bánh răng không ăn khớp hết chiều sâu vách răng và bị đẩy ra khi tăng ga tải nặng.

• Chảy dầu tại mặt bích hoặc vách tiếp số: Gioăng phớt chặn dầu bị rách hoặc lốc vỏ cóc bị nứt do quá tải, gây thất thoát dầu hộp số.

• Đạp côn kéo cáp nhưng bơm không quay: Trục trung gian hoặc then hoa đầu ra của bộ PTO đã bị quét sạch răng, không còn khả năng truyền mô-men xoắn.

Những lưu ý khi thay thế và lắp đặt Cóc ben Hino 300 Dutro

Quy trình thay thế hộp trích công suất (PTO) ảnh hưởng trực tiếp đến tuổi thọ của cả hệ thống thủy lực lẫn hộp số chính trên xe tải Hino. Để đảm bảo thiết bị vận hành êm ái, trích lực mạnh mẽ và không gây hư hỏng phát sinh, thợ kỹ thuật và chủ xe cần đặc biệt lưu ý các nguyên tắc sau:

• Vệ sinh tuyệt đối bề mặt bích số: Trước khi lắp ráp bộ cóc ben Hino 300 Dutro mới, bắt buộc phải cạo sạch lớp keo cũ hoặc gioăng giấy cũ bám trên vỏ hộp số xe. Bề mặt tiếp xúc phải hoàn toàn nhẵn mịn, khô ráo để khi đi keo mới đảm bảo độ kín khít tuyệt đối, ngăn ngừa tình trạng rò rỉ dầu hộp số trong quá trình xe vận hành.

• Căn chỉnh độ rơ kỹ thuật của bánh răng (Backlash): Đây là bước quan trọng nhất quyết định độ bền của sản phẩm. Thiết kế bánh răng trích công suất Hino 300 là dạng răng xéo (răng nghiêng), do đó không được ốp chặt trực tiếp cóc vào vỏ số. Thợ máy phải dùng các miếng gioăng đệm giấy có độ dày mỏng khác nhau để căn chỉnh khoảng cách ăn khớp:

  • Nếu lắp quá khít (thiếu gioăng đệm): Bánh răng tỳ mạnh vào nhau gây ra tiếng hú xe ben cực lớn, làm tăng nhiệt độ dầu và mẻ răng số.

  • Nếu lắp quá lỏng (gioăng quá dày): Răng chỉ ăn khớp phần ngọn, khi xe lên ga tải nặng để nâng ben hoặc cẩu hàng sẽ rất dễ bị trượt số, quét sạch răng hoặc vỡ lốc vỏ cóc.

  • Mẹo kiểm tra: Lắp tạm vào, dùng tay xoay thử trục đầu ra của PTO. Trục phải có một độ rơ nhẹ tự nhiên và quay nhẹ nhàng, không bị sượng kẹt là đạt chuẩn.

• Kiểm tra và bổ sung dầu hộp số Hino: Do cóc trích công suất Hino Dutro 4t5 sử dụng chung nguồn dầu bôi trơn với hộp số chính của xe (mã hộp số MYY hoặc XZU), nên quá trình tháo lắp cóc cũ thường làm thất thoát một lượng dầu đáng kể. Sau khi lắp đặt xong, bạn bắt buộc phải kiểm tra mực dầu số và châm thêm nếu thiếu. Chạy xe trong tình trạng thiếu dầu sẽ làm cháy vòng bi và bó kẹt cả cụm hộp số.

• Căn chỉnh hành trình cơ cấu gài cáp: Sau khi siết chặt các bu-lông định vị, hãy lên cabin kiểm tra thử cần gài số ben/cẩu. Bảo đảm dây cáp kéo dưới gầm phải đẩy càng cua đi hết hành trình sâu vách răng. Nếu cáp bị chùng, cóc ben sẽ rơi vào trạng thái "gài lửng", cực kỳ nguy hiểm khi xe bắt đầu làm việc nặng.

• Nổ máy chạy thử không tải: Trước khi đưa xe vào làm việc thực tế, hãy nổ máy, đạp hết hành trình ly hợp và gài thử PTO ở chế độ không tải. Lắng nghe kỹ xem có tiếng động lạ hay tiếng hú bất thường nào không. Khi hệ thống đã vận hành mượt mà, lúc đó mới tiến hành tăng ga thử tải ben hoặc cẩu.
